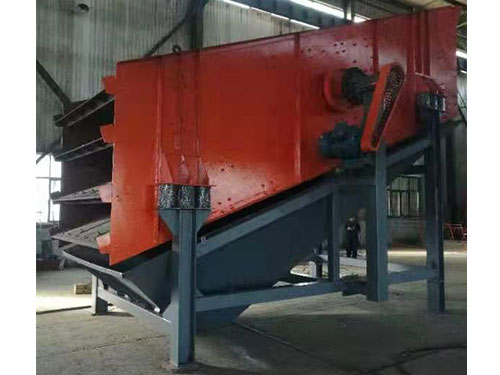

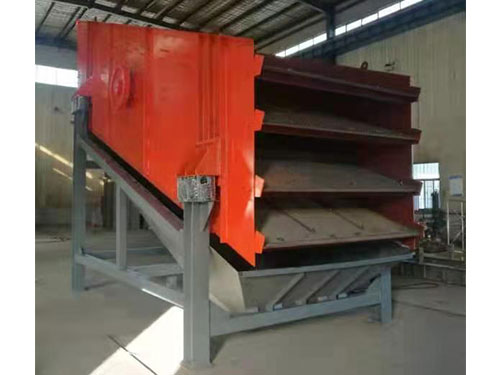

YA型振动筛
YA型振动筛

YA型振动筛

YA型振动筛使用范围:应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。...

立即订购
产品详情

YA型振动筛使用范围:

◆应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。

◆适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

技术特点:

●该系列筛分机箱运动轨迹为圆,根据用途有轻型和重型之分,筛机筛面有单层和双层两种结构形式,机体采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期限性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的。

●节能效率高,投资少,见效快的新型筛。

YA型振动筛结构组成

YA型振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

YA型振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。

YA型振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

YA型振动筛工作原理

YA型振动筛的筛箱运动轨迹为圆形或椭圆形,圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。YA型振动筛为单轴振动器,固定在筛箱上的主轴由电机带动高速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。

YA型振动筛特点优势

1、处理能力大,筛分效率高。

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。

3、振动器整体拆装,维护、换方便,大大缩短了检修周期。(换振动器只需1~2小时)。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易换。

5、筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、筛机各支点动负荷小等优点。

6、电机与激振器连接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

YA型振动筛维护:

1、启动的时候要在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料,停机前应先停止给料,待筛面物料排出后再停机,工作过程中应经常观察筛机运行情况,如果发现有不正常的声响或噪音,应及时停机检查,找出原因,排除故障。

2、启动时,注意有无异常杂音,电流是否稳定,振动有无不正常的情况。

3、筛箱侧板和横梁如出现裂缝应及时焊补,可先在裂纹发展端钻一小孔,然后用碳弧气刨将裂纹处刨一坡口,再进行焊补,焊补是应严格按焊接工艺进行。

4、筛机的轴承一般经8-12个月换一次,传动皮带2-3个月换一次,弹簧的寿命不低于3-6个月,筛框的寿命在两年以上。

5、圆振动筛若采用润滑脂润滑,应每月加注一次润滑油。油量不宜过多,加油量不应超过整个轴承空间的三分之二,否则会引起轴承温度过高。

6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况应引起重视,若发现松动应及时拧紧。

7、定期检测筛网是否松动,筛网松动是影响生产效率的重要因素,发现后应立即索紧。

YA型振动筛技术参数:

型号网孔尺寸mm较大进料尺寸mm处理能力t/h振动频率r/min振幅(双)mm电机功率kw
3YA12301—40≤5010—80850104
2YA12426—50≤10080—200925105.5
YA15486—50≤10090—240900117.5
YA18481-100≤150100-3008821115
YA18601—100≤150100—3008821115
2YA18601—100≤150100—3008821115
3YA18601—100≤150100—3008821118.5
YA21601—100≤200180—3508821118.5
